「ポータブル電源とソーラーパネルを買ったのに、思ったほど充電されない」「車載充電が遅くて使い物にならない」――そんな悩みを抱えていませんか？
実は、ソーラーパネルや車載シガーソケットから回収できる電力量は、カタログスペックと現場の実測値で20%〜40%もの隔たりが生じます。この差が生まれる原因は、光の入射角、半導体の熱特性、配線の電気抵抗といった明確な物理法則にあります。
この記事では、年間を通じて現場で取得した膨大な実測データと電気工学の理論に基づき、太陽光と車のバッテリーから1Wも無駄にせず電力を回収する「完全自給自足プロトコル」を公開します。
1. 太陽光を1滴残らず回収する「黄金の設置角度」と光電変換の科学
カタログ値（STC）と実際の発電量のギャップ
ソーラーパネルに「100W」「400W」と記載されていても、屋外でその数値がそのまま液晶に表示されることはまずありません。パッケージの表記は、国際標準規格である「標準テスト条件（STC: Standard Test Conditions）」という実験室の理想環境で測定された値だからです。
- 放射照度（日射強度）： 1,000 W/m²（快晴時の直射日光）
- 大気質量（エアマス）： AM 1.5（地表に届く標準的な太陽光スペクトル）
- セル温度： 25℃（素子自体の温度）
屋外では水蒸気や粉塵による散乱、パネル表面の反射、ケーブル抵抗による損失が必ず発生します。快晴時であっても、ポータブル電源に入力される実効電力は公称値の70%〜80%（100Wパネルなら70W〜80W前後）が実用上の正常な基準値となります。
太陽光線に対する「垂直（90度）入射」の原則
光エネルギーを最大の効率で電気（光起電力）へ変換する絶対条件は、太陽光線に対してパネル面を「直角（90度）」に向けることです。地面に寝かせる「平置き」は、光が斜めに入射して単位面積あたりの受光量が減る「コサイン損失」を招き、ガラス表面の反射率を急増させます。
【太陽光の入射角と受光効率】
［ 理想：直角入射（90°）］ ［ 非効率：平置き（斜め入射）］
太陽光線 太陽光線
↓↓↓ ↓↓↓
┌───────────┐ ／ ／
│ パネル面 │（効率 100%） ┌───────────┐（反射増・受光量激減）
└───────────┘ └───────────┘季節別・方位別の最適設置角度

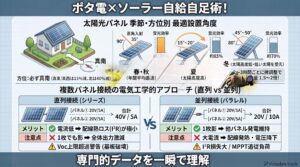

地球の自転軸の傾きにより、太陽の南中高度は季節で大きく変化します。最大の積算発電量を得るための基準は以下の通りです。
- 設置方位： 必ず「真南（方位角180度）」に向けます（真東・真西は年間発電量が約15%低下、北向きは40%以上激減）。
- 季節別の傾斜角度（国内中緯度地域）：
- 春・秋： 約30°〜35°（年間平均の最適角）
- 夏（太陽高度が高い）： 約15°〜20°（浅く倒す）
- 冬（太陽高度が低い）： 約45°〜50°（深く起こして低い太陽を正面で受ける）
日中は太陽の移動に合わせて2〜3時間ごとに角度と向きを微調整することで、平置き状態と比較して1日の積算電力量を約1.5倍〜2倍まで引き上げることが可能です。
わずかな「影」が引き起こすホットスポット現象
結晶シリコン太陽電池は、微小なセルが直列に繋がって構成されています。木の枝や電柱、落ち葉などによってパネル面積の数パーセントでも影に覆われると、そのセルが電気の流れを妨げる巨大な抵抗（ボトルネック）へと変化します。
影がかかるとパネル全体の出力が50%〜90%も激減します。さらに、堰き止められたエネルギーが熱へ変換される「ホットスポット現象」が発生し、セルの不可逆的な破損や発火、バックシートの劣化を招くため、受光面には一切の影を作らない配置を徹底してください。

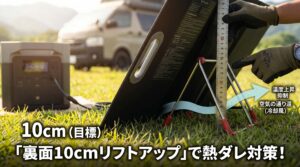

熱ダレを防ぐ「裏面10cmリフトアップ」
太陽電池は熱を帯びると発電能力が落ちる性質を持っています。セル温度が25℃から1℃上がるごとに、最大出力が約0.35%〜0.45%低下する「出力温度係数（Pmax係数）」が存在するためです。
炎天下ではパネル表面温度が65℃〜70℃に達し、温度上昇だけで約16%〜18%の熱ロスが発生します。高温のアスファルトや地面へ直置きせず、スタンドやスペーサーを使って地上から10cm以上の空間を確保し、裏面へ風を通す（通気放熱）ことで、熱ダレによる出力低下を大幅に抑制できます。
2. 車載シガーソケット充電の注意点と安全プロトコル
12V/10A（最大120W）の物理的限界
車のアクセサリーソケット（シガーソケット）は手軽な電源ですが、供給能力には物理的な上限があります。一般的な乗用車の回路は12V系・定格10A（最大120W）設計であり、ポータブル電源側の安全マージンも考慮すると実効入力は60W〜100W前後に制限されます。
容量1,000Whのポータブル電源をシガーソケットだけでゼロから満充電にするには、10時間以上の連続走行が必要です。車載充電は「空からの満充電」ではなく、「移動中に消費電力をこまめに補填する継ぎ足し充電」として運用するのが現実的かつ合理的です。
🚗 【シガーの壁を突破】オルタネーターから500W〜800Wで急速回収する走行充電術
「シガーソケットでは充電が遅すぎて連泊の車中泊で電力が枯渇する」という課題を根本解決する手法です。車のオルタネーターに眠る余剰発電力を引き出し、昇圧DC-DCコンバーターを介して短時間で大容量バッテリーを満充電にする配線基準や安全プロトコルは、解説記事『ポータブル電源の走行充電完全ガイド！シガーソケット限界突破術』にて徹底検証しています。

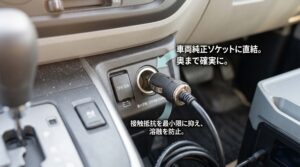

接触抵抗とプラグ溶融・ヒューズ溶断の防止
シガーソケットは走行時の振動で内部金具の接触圧が緩みやすい構造です。接触不良によって接触抵抗（R）が増加すると、大電流（8A〜10A）が通過した際に激しいジュール熱（P = I²R）が発生します。
プラグ樹脂の熱溶融や車両側ヒューズ（通常15A）の溶断事故を防ぐため、次の3点を遵守してください。
- プラグが奥まで完全に挿入されているか、走行前に確認する。
- 30分〜1時間ごとにプラグの過熱状態（手で触れられない熱さになっていないか）を点検する。
- 市販の細線2連・3連分岐ソケットを経由させず、車両の純正ソケットへ単独で直結する。
エンジン始動スパイクノイズからのBMS保護
車のエンジン始動時（セルモーターが回転する数百ミリ秒間）は、巨大な突入電流により電装ラインの電圧が急激に降下し、直後にオルタネーターのレギュレーター動作に伴う高圧スパイクノイズ（サージ電圧）が発生します。

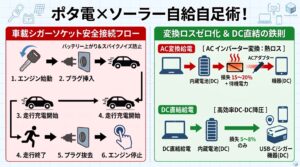

ポータブル電源内部のBMS（バッテリーマネジメントシステム）やDC-DCコンバーター基板を保護するため、「エンジンをかけてからプラグを挿し、エンジンを止める前にプラグを抜く」という手順を徹底してください。
バッテリー上がりと車内配置の安全基準
エンジン停止中にシガーソケットから給電を続けると、車両の鉛スターターバッテリーが過放電を起こし、バッテリー上がり（エンジン始動不可）の原因になります。一部の輸入車や特装車ではキーOFF後も通電が続く仕様があるため、駐車時は必ずケーブルを抜去してください。
また、10kg〜20kgあるポータブル電源は、衝突事故や急ブレーキ時に猛烈なエネルギーで車内を飛翔します。重心が低く前席シートで遮られる「座席足元のフロア」に置くか、タイダウンベルト等で車体に確実にラッシング固定してください。
3. 充電速度と安全性を最大化する「直列・並列接続」とMPPT制御
直列接続と並列接続の電気工学的アプローチ
複数枚のソーラーパネルを組み合わせる場合、接続方法によって電圧・電流の挙動が異なります。
| 接続方式 | 合計電圧（V） | 合計電流（A） | メリット | 注意点・デメリット |
|---|---|---|---|---|
| 直列接続（シリーズ） | 各パネルの合計（加算） | 1枚分と同一（一定） | 電流が低いため配線熱ロス（I²R）が極小 | 1枚でも影に入ると全体の発電量が激減 |
| 並列接続（パラレル） | 1枚分と同一（一定） | 各パネルの合計（加算） | 1枚が影になっても他パネルが発電を維持 | 大電流化による配線発熱・電圧降下が発生 |
【直列接続：電圧が加算（20V+20V=40V / 5A）】
［パネル① 20V/5A］──（＋）────（ー）──［パネル② 20V/5A］──＞ 合計 40V / 5A
【並列接続：電流が加算（20V / 5A+5A=10A）】
［パネル① 20V/5A］──┬──（＋）まとめ──＞ 合計 20V / 10A
［パネル② 20V/5A］──┴──（ー）まとめ──┘ポータブル電源の入力限界（Voc上限とIscの壁）
ポータブル電源のソーラー入力ポートには、設計上の絶対上限値が定められています。
- 開放電圧（Voc）の上限超過は一瞬で基板破壊： パネル無負荷時の開放電圧（Voc）合計が本体の最大入力電圧を1Vでも超えると、内部のスイッチング素子（MOSFET）やコンデンサが耐圧破壊を起こし、即座に故障・焼損します。
- 短絡電流（Isc）の頭打ち： 並列接続で電流値を増やしても、本体の受け入れ上限値（例：15A）を超えた分はBMSによってカットされ、熱として捨てられます。
冬期の「負の温度係数」による過電圧トラップ
見落としがちな重大リスクが、シリコン太陽電池の「負の電圧温度係数（約-0.3%/℃）」です。太陽電池は気温が下がるほど開放電圧（Voc）が高くなる物理特性を持っています。
25℃環境でVoc 24Vのパネルは、氷点下（-5℃前後）の冷えた朝には約10%〜12%電圧が上昇し、27V近くまで跳ね上がります。入力上限60Vの機種に定格合計58Vのパネルを直列接続すると、冬場の冷え込みで64Vに達して過電圧破壊を引き起こします。直列接続を組む際は、冬期の昇圧を見越して上限電圧に対して20%以上の安全マージンを確保してください。
MPPT（最大電力点追従制御）の優位性
現在の主要なポータブル電源には「MPPT（Maximum Power Point Tracking）」方式が採用されています。
太陽電池の発電効率（P-V特性）は、日射強度や温度によって最適動作点（電圧と電流の積が最大となるポイント）が常に変動します。従来の安価なPWM方式が電圧をバッテリーレベルまで切り捨てていたのに対し、MPPTは高速アルゴリズムによってリアルタイムで最大電力点を追従し、発電効率を約20%〜30%向上させています。
4. 車中泊・防災で役立つ「高効率ハイブリッド運用」シミュレーション

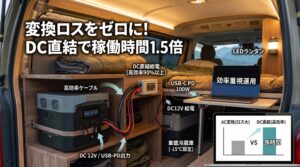

変換ロスをゼロにする「DC直結給電」の鉄則
ポータブル電源の内部バッテリーは直流（DC）です。これをAC100V（家庭用コンセント）へ変換して出力する際、インバーターの昇圧・変換損失によって約15%のエネルギーが熱として消失します（実効変換効率：約0.85）。さらに、AC出力をONにするだけでインバーター自体が毎時5W〜15Wの待機電力を消費し続けます。
スマホの充電、ノートPC、LED照明、車載冷蔵庫など、DC駆動する機器はすべて「USB-C（USB PD）」や「DC12Vポート」から直接給電してください。待機電力をカットし、実効変換効率を90%以上に保つことで、稼働時間を15%〜20%延長できます。
1泊2日・2泊3日の電力自給自足シミュレーション
インバーター変換効率（0.85）を考慮した実効消費電力の計算式に基づき、必要電力量と回収プランをシミュレーションします。
💡 【基礎から体系的に学ぶ】ポータブル電源の容量計算と選び方の完全基準
「W（消費電力）」と「Wh（容量）」の違いや、家電別の稼働時間を正確に割り出す「実効効率0.85の法則」の詳しい導出根拠については、当サイトの親記事『【完全ガイド】ポータブル電源の選び方！容量計算とお勧め』にて数式・図解付きで網羅解説しています。
1泊2日（ソロ・デュオ）：中容量（約500Wh〜700Whクラス）
- 消費内訳：
- 車載冷蔵庫（DC直結・平均15W × 24h）：360Wh
- スマートフォン2台＋LEDランタン（USB給電）：60Wh
- 小型DC扇風機（5W × 8h）：40Wh
- 合計消費電力量： 約460Wh
- 運用プラン： 自宅で100%充電して出発。移動中のシガー充電（片道2時間走行で約160Wh回収）を組み合わせることで、ソーラー展開なしでも安定して完走可能です。
2泊3日（連泊・ファミリー・秋冬防寒）：大容量（約1,000Wh〜1,500Whクラス）
- 消費内訳：
- 電気毛布2枚（中設定・30W × 2枚 × 8h ÷ 0.85）：約560Wh
- 車載冷蔵庫48時間連続稼働（DC直結）：約720Wh
- ノートPC・通信機器・車内照明：約150Wh
- 合計消費電力量： 約1,430Wh
- 運用プラン： 1,000Wh〜1,500Whクラスの本体を核に、日中は200Wソーラーパネルを真南30度で設置（晴天4時間で約500Wh〜600Wh回収）。移動時の走行充電を重ねることで、外部電源に一切頼らない「完全オフグリッド・サイクル」が確立します。
⚡ 【主要家電30種の実測検証】容量別の実効稼働時間とサージ判定一覧
「手持ちの電気ケトルやIH調理器、電子レンジは動くのか」「起動時の突入サージで電源が落ちないか」を事前確認したい方は、当ラボで30種以上の家電を通電実測した判定データ『ポータブル電源で動く家電一覧！容量別の実効判定表』をご覧ください。過負荷遮断を未然に防ぐための実効稼働ラインを整理しています。
📊 【実測シミュレーション基準機】EcoFlow DELTA 3 Plus
本シミュレーションで算出した「容量1,000Wh級・高効率ソーラー入力（最大500W MPPT制御対応）・DC直結ポート完備」の条件を網羅するベンチマーク機です。寒冷期における開放電圧（Voc）の上昇マージンをクリアできる入力耐圧レンジや、実効変換ロスの少ないDC出力構成の技術仕様は、下記公式ストアのスペック詳細で確認できます。
5. 故障を防ぎ10年使い倒すためのメンテナンス＆安全プロトコル

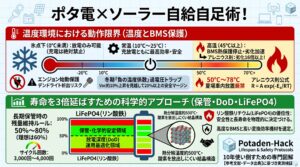

0℃未満（氷点下）での充電は絶対厳禁
冬期車中泊や寒冷地で最も警戒すべき事象が「低温下での外部充電」です。リチウムイオン電池は周囲温度が0℃を下回ると電解液の粘度が増大し、イオンの受入性能が極端に低下します。
この状態で大電流充電を行うと、正極から移動したリチウムイオンが負極内部に格納されず、負極表面に金属リチウムが樹枝状に析出する「リチウムデンドライト（リチウムプレーティング）」が発生します。析出したデンドライトが絶縁セパレーターを突き破ると内部ショートを引き起こし、発熱・発火事故に直結します。
- 氷点下での放電（電気毛布等の使用）： 使用可能
- 外部からの充電（ソーラー・シガー・AC）： 必ず車内暖房等で本体温度を10℃以上に温めてから開始
また、極寒の車外から暖房の効いた車内・室内へ持ち込んだ直後は、内部基板の結露による短絡を防ぐため、通電させずに2〜3時間放置して温度を馴染ませてから操作してください。
【温度環境における動作限界】
［氷点下（0℃未満）］ ➔ 放電のみ可能（充電は絶対禁止）
［常温（10℃〜25℃）］ ➔ 充放電ともに最高効率・安全
［高温（45℃以上）］ ➔ BMS熱保護停止・劣化加速夏場の車内放置（50℃〜78℃）とアレニウスの法則
炎天下の車内は、ダッシュボード付近で70℃〜78℃、室内空間全体でも50℃を超える極度の高温環境になります。
化学反応速度論（アレニウス則）によれば、反応温度が10℃上昇するごとに劣化副反応の速度は約2倍に加速します。基準環境（25℃）と比較して、65℃の車内に放置されたバッテリーの劣化スピードは16倍以上に跳ね上がり、電解液の分解ガスによるセル膨張や保護回路の早期故障を招きます。使用しない期間は車内に放置せず、直射日光の当たらない涼しい室内（15℃〜25℃）で保管してください。

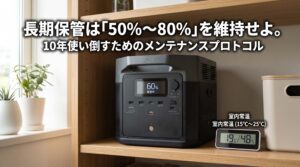

長期保管時の「50%〜80%」残量維持ルール
長期間使用しない場合、満充電（100%）で放置すると正極が高電位ストレスに晒され結晶破壊が進みます。逆に0%で放置すると、BMS基板の微弱な待機電力（自己放電）によりセル電圧が限界値を下回り、「過放電保護ロック」がかかって二度と充電できなくなります。
- 保管残量： 50%〜80%（理想は60%前後）を維持
- 定期点検： 3ヶ月〜6ヶ月に一度は電源を入れて残量を確認し、減った分を補充電
🚨 【画面がつかない・充電0W】過放電で文鎮化したバッテリーの復旧手順
「長期間押し入れに保管していたら電源が入らない」「AC充電器を挿しても0W表示のまま動かない」という場合、セルの物理破壊ではなくBMSの安全ロックが作動している可能性があります。低出力充電による微弱励起やハードウェアリセットの手順は、解説記事『充電0Wのポータブル電源を復活！過放電ロック解除と故障判別』をご参照ください。
💡 【寿命を3倍延ばす】保管残量と放電深度（DoD）運用の科学的アプローチ
バッテリー寿命を極限まで引き延ばす「化学的安定領域（SoC 50%〜80%）」のメカニズムや、サイクル回数を4,000回以上に跳ね上げるDoD運用の実測検証データは、専門記事『ポータブル電源の寿命を3倍延ばす！保管残量とDoD運用の科学』で徹底解説しています。
安全性と長寿命を決定づけるリン酸鉄リチウム（LiFePO4）
ポータブル電源の心臓部となるバッテリーセルには、熱分解温度が約500℃と極めて高く、結晶構造から酸素を放出しにくい「リン酸鉄リチウムイオン電池（LiFePO4）」の採用モデルを選ぶことが、発火リスクを物理的に遮断し、充放電サイクル3,000回〜4,000回（10年以上の高耐久）を達成するための必須条件です。
高度な保護回路（BMS）と高い変換効率を備えた機材を選ぶことで、過酷な車中泊や災害現場でも安定した電源インフラを確保できます。
🛡️ 【安全プロトコル適合機】LiFePO4セル＆次世代ソーラーセットの実効性能
熱暴走を防ぐ「リン酸鉄リチウム（サイクル寿命約4,000回）」、低温下でのリチウム析出を抑制する「インテリジェントBMS」、そして裏面通気とコサイン損失の最小化を両立する「角度調整スタンド付きソーラーパネル」を組み合わせた実用構成例です。使用地域の冬期最低気温や必要電力量に応じた入力適合性は、下記の公式スペックシートにて照合してください。
まとめ：正しい物理知識が最強の電源インフラを作る
太陽光の入射角を論理的に合わせ、車載充電の電気的特性を正しく把握することは、単なる発電量の向上にとどまりません。バッテリーへの不要な負荷を排除し、機器の寿命を延ばし、非常時における家族の安全を守り抜く強固な生活インフラを築くことにつながります。
目に見えない電子の流れと熱の法則を味方につけ、安心で快適なオフグリッド生活を実現してください。
♻ 【出口戦略】耐用年数を迎えたポータブル電源の適正廃棄と無料回収ルート
大容量リチウムイオン蓄電池は、ごみ収集車での発火事故防止のため一般ゴミやJBRC回収ボックスには出せません。寿命到達後や故障時に安全・無償で手放すための正規手順は、解説記事『ポータブル電源の処分方法6選！無料回収と安全な捨て方まとめ』にて各メーカーの対応窓口を詳しく整理しています。
